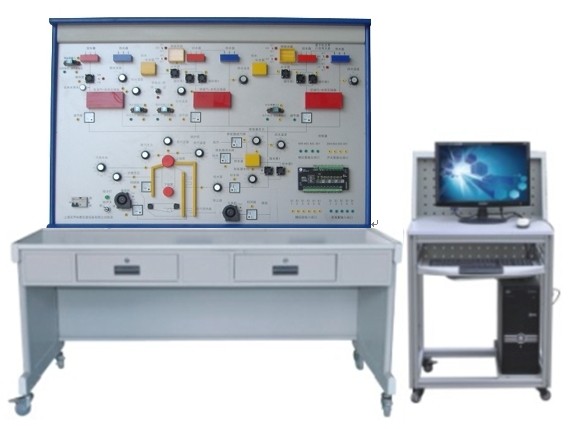

SB-L3型樓宇暖通監控系統實驗實訓裝置
一、裝置組成：
樓宇暖通監控系統實訓裝置的系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。
二、系統實訓功能：

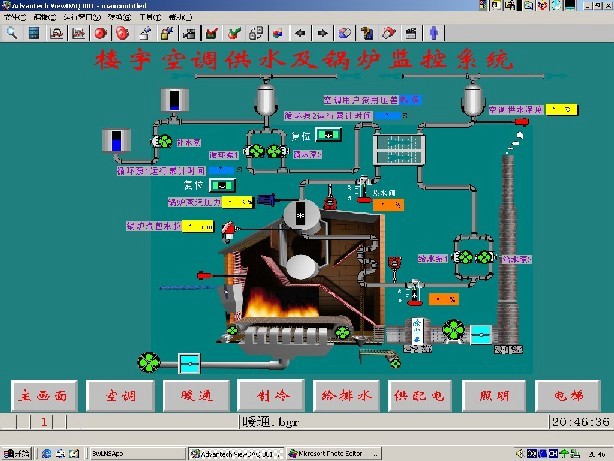

能進行各種鍋爐暖通系統控制操作演示、 DDC 控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、實訓項目
1 、樓宇鍋爐程序控制實訓
2 、樓宇鍋爐水位自動調節控制實訓
3 、樓宇鍋爐蒸汽壓力自動調節控制實訓
4 、鍋爐汽包水位與鍋爐給水閥的聯動控制
5 、樓宇三沖量調節系統自動控制實訓
6 、鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制
7 、鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制
8 、空調膨脹水箱與空調補水泵的聯動控制
9 、空調供水熱交換器二次側 ( 低溫 ) 熱水出口溫度自動聯鎖控制
10 、供暖供水熱交換器二次側 ( 低溫 ) 熱水供回水溫度控制
11 、生活供水熱交換器二次側 ( 低溫 ) 熱水出口溫度控制
12 、生活循環泵與生活調節閥的聯動控制
13 、供暖熱水回路中的循環水泵的控制
14 、線路故障的判斷與處理
15 、設備故障的判斷與處理
16 、設計并安裝一個簡易應用系統
17 、組態軟件設計實訓項目
18 、供暖熱水回路中的循環水泵的控制
19 、線路故障的判斷與處理
20 、設備故障的判斷與處理
21 、設計并安裝一個簡易應用系統
22 、組態軟件設計實訓項目
四、系統技術指標：
工作電壓：單相三線 220V±5% 50Hz
整機容量：＜ 300W
外型尺寸： 150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
可擴展，可兼容， LON 總線通訊方式
輸出， 8 點、 IO/DO 輸入， 11 點 AI/DI
信號方式；干觸點 /0-20MA/0-10A/ 發 1
|
