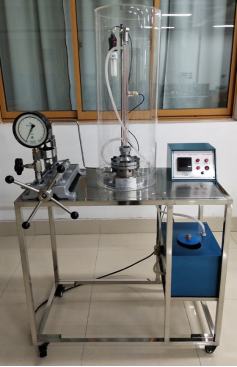

SB-574型二氧化碳P－V－T關系儀
一、 產品應用范圍：
1、測定CO2的P-V-T關系，在P-V坐標中繪出t為20℃,27℃，31.1℃,50℃四種等溫曲線，與標準試驗曲線及克拉貝隆方程和范德瓦爾方程的理論計算值相比較并分析差異原因。
2、觀察臨界狀態，測定CO2的臨界參數(Pc,Vc, tc)，將實驗所得的Vc值與理想氣體狀態方程及范德瓦爾方程式的理論計算值作一比較，簡述其差異原因。
3、測定在不同壓力下飽和蒸汽和飽和液體的比容（或密度）及飽和溫度和飽和壓力的對應關系。
4、觀察凝結和汽化過程及臨界狀態附近汽液兩相模糊的現象。
二 、產品使用工作環境：
1、工作環境溫度： 0-40℃。
2、工作環境濕度： < 80%。
3、電源：單相220V。
三 、技術及性能參數：
1、輸入電壓：單相220V ±10% 50Hz，功率2.0KW
2、壓力校驗儀：測量范圍 1—60Mpa；可設定最高壓力，0.4級精密壓力表，測量范圍：0-16MPa；
3、高壓容器，用45號鋼加工焊接而成，表面采用鍍鉻處理；高壓玻璃管，厚度3mm，耐壓11MPa。
4、恒溫水�。喝莘e30L，內設一根1000W的加熱棒和DS18B20溫度傳感器。
5、水循環連接軟管：硅膠管，整個循環系統無腐蝕
6、熱水循環泵：高性能耐瓷軸和陶瓷軸套電機，環氧樹脂灌封，揚程2.4m；耐溫可達100°以上，無腐蝕。
7、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
四、系統配置清單：
|
序號 |
名 稱 |
規格型號 |
數量 |
|
1 |
移動式實驗臺 |
不銹鋼 |
1臺 |
|
2 |
壓力校驗儀 |
YGY-60 |
1套 |
|
3 |
壓力表 |
精密0.4級 |
1套 |
|
4 |
恒溫水浴 |
|
1套 |
|
5 |
鍍鉻實驗本體 |
|
1臺 |
|
6 |
透明有機玻璃罩 |
|
1套 |
|
7 |
照明燈管 |
10W |
1套 |
|
8 |
控制箱 |
|
1套 |
|
9 |
水銀 |
1000g |
1套 |
|
10 |
承壓管 |
玻璃 |
1套 |
|
11 |
水套 |
玻璃 |
1套 |
|
12 |
熱水循環泵 |
WS123 |
1只 |
|
13 |
連接軟管 |
硅膠管 |
1套 |

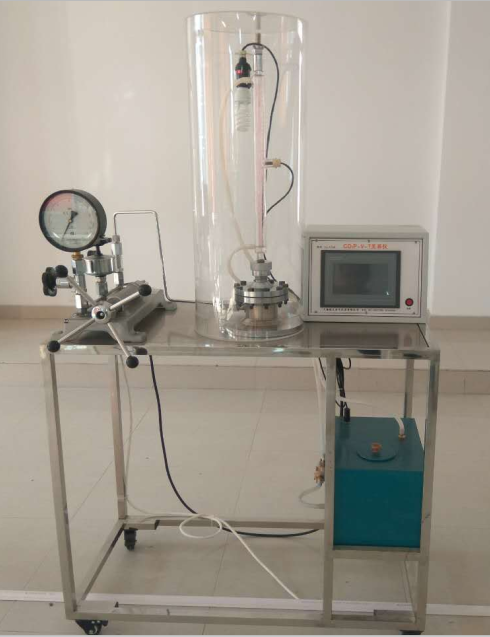

SB-PVT/R二氧化碳P－V－T關系儀（數據采集型）
一、 產品應用范圍：
1、測定CO2的P-V-T關系，在P-V坐標中繪出t為20℃,27℃，31.1℃,50℃四種等溫曲線，與標準試驗曲線及克拉貝隆方程和范德瓦爾方程的理論計算值相比較并分析差異原因。
2、觀察臨界狀態，測定CO2的臨界參數(Pc,Vc, tc)，將實驗所得的Vc值與理想氣體狀態方程及范德瓦爾方程式的理論計算值作一比較，簡述其差異原因。
3、測定在不同壓力下飽和蒸汽和飽和液體的比容（或密度）及飽和溫度和飽和壓力的對應關系。
4、觀察凝結和汽化過程及臨界狀態附近汽液兩相模糊的現象。
二 、產品使用工作環境：
1、工作環境溫度： 0-40℃。
2、工作環境濕度： < 80%。
3、電源：單相220V。
三 、技術及性能參數：
1、為提高此實驗儀器安全系數，高壓玻璃管及設備耐壓承限須達到11MPa，并且保持狀態15分鐘以上，高壓玻璃管內二氧化碳全部呈現液化狀態才可做泄壓處理，如未達到此標準，作不合格設備處理。
2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理，內部裝有玻璃容器。
3、白色透明有機玻璃保護罩；
4.照明日光燈18W；
5、壓力校驗儀：檢驗壓力范圍0-60MPa，可設定最高壓力；
6.耐震不銹鋼壓力表（徑向），測量范圍：0-16MPa；
7、恒溫水箱：外形尺寸：33cm×22cm×32cm，內設兩根1000W的加熱棒和銅-康銅的熱電偶；
8、循環水泵：供恒溫水循環用，交流220V供電,揚程2.4m，電機功率10W；耐溫可達100℃以上，無腐蝕。
9、水冷冷凝器:交流220V，功率1200W，當環境溫度高于實驗溫度時，可開啟水冷降溫。
10、進口數字溫度傳感器，精確度為±0.5℃；。
11、水循環連接軟管：硅膠管，整個循環系統無腐蝕
四、系統配置清單：
|
序號 |
名 稱 |
規格型號 |
數量 |
|
1 |
移動式實驗臺 |
不銹鋼 |
1臺 |
|
2 |
壓力校驗儀 |
YGY-60 |
1套 |
|
3 |
壓力表 |
精密0.4級 |
1套 |
|
4 |
恒溫水浴 |
|
1套 |
|
5 |
高壓容器 |
45號鋼 |
1套 |
|
6 |
透明有機玻璃罩 |
|
1套 |
|
7 |
照明燈管 |
18W |
1套 |
|
8 |
控制箱 |
|
1套 |
|
9 |
水銀 |
1000g |
1套 |
|
10 |
承壓管 |
耐高壓玻璃 |
1套 |
|
11 |
水套 |
玻璃 |
1套 |
|
12 |
熱水循環泵 |
WS123 |
1套 |
|
13 |
數據采集模塊 |
SB75 |
1套 |
|
14 |
彩色觸摸屏 |
7寸嵌入式 |
1套 |
|
15 |
水冷冷凝器 |
|
1套 |
|
16 |
連接軟管 |
硅膠管 |
1套 |
|
