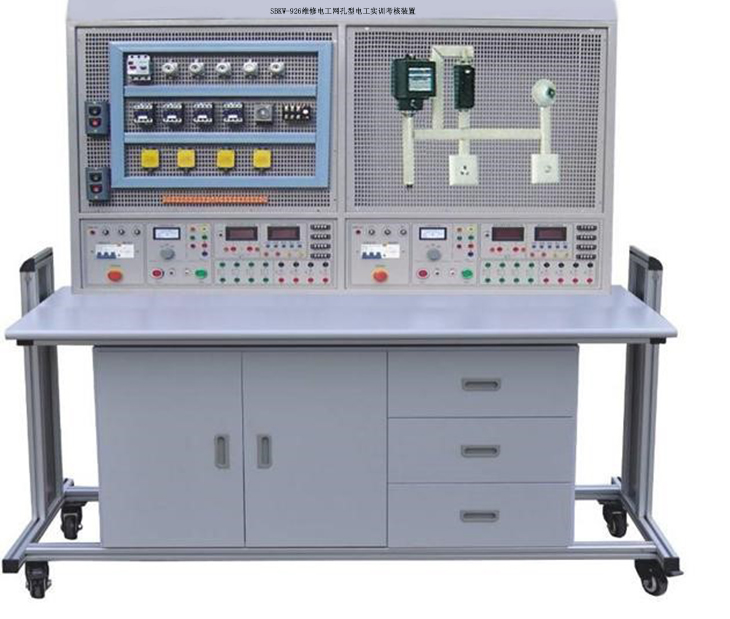

SBKW-926維修電工網孔型電工實訓考核裝置
一、概述
維修電工網孔型電工實訓考核裝置,維修電工網孔型電工實訓設備,實用性人才的培養必須推行提高動手能力為教學目標,應用直接實訓 的理論原則,以培養實踐能力和可持續發展能力為主的教學手段,促使電子電路工藝實訓的教學為發展動創能力開展深化教學改革,實現向以就業為導向的教改與實 踐模式轉化.實訓課程教學是一種技能,培養學生熟練掌握實踐技能是一種能力.將圍繞學生能力培養對電子電路工藝實訓教學研究與實踐加以論述。
維修電工網孔型電工實訓考核設備,該裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局,安裝、接線全部由學生自行完成,接近工業現場。能完成機床線路,電機控制線路,照明配電的模擬操作、安裝調試的綜合實訓,訓練學生動手能力和實操技能。實訓項目可自行確定,根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、維修電工網孔型電工實訓考核裝置特點
1、電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷、易擴展功能或開發新的實訓項目(增購元器件即可增加相應實訓項目)。
2、操作臺需三相四線的交流電源即可投入使用,占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源,互不干擾,即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全,電源輸出均有監視及短路保護等功能,使用安全可靠。
三、維修電工網孔型電工實訓考核裝置技術性能
1、輸入電源:三相四線制~380V±10% 50Hz
2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、外形尺寸不小于1468mm×680mm×1680mm
四、實訓臺配置
1、公共部分:設有電壓型漏電和電流型漏電保護,外部電源輸入有指示燈指示,設有急停按鈕,遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源,單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源,電壓0-30V,最大電流3A,內置式繼電器自動換檔,多圈電位器連續調節,有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方,桌子左右有抽屜,下部有元件儲存柜。
五、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制制線路
13.三相異步電動機接觸器點動控
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
六、維修電工網孔型電工實訓考核設備元器件清單
| 序號 | 名 稱 | 型號與規格 | 數 量 |
| 1. | 單相電度表 | DD862-2 | 2 |
| 2. | 單相閘刀開關 | HK8 | 2 |
| 3. | 拉線開關 | 4A/250V | 2 |
| 4. | 平燈頭 | 6A/250V | 4 |
| 5. | 園形插座 | T3-10 | 2 |
| 6. | 電流互感器 | BH 0.66 | 6 |
| 7. | 墻壁開關座 |
 | 4 |
| 8. | 聲控開關 | 86型 | 2 |
| 9. | 低壓斷路器 | DZ108-20/10 | 2 |
| 10. | 直插式保險盒 | RT18-32/2A 1P | 6 |
| 11. | 直插式保險盒 | RT18-32/2A 2P | 2 |
| 12. | 直插式保險盒 | RT18-32/2A 3P | 2 |
| 13. | 交流接觸器 | CJX2-0910 | 6 |
| 14. | 輔助觸頭 | F4-22 | 6 |
| 15. | 熱繼電器 | R16B-20/3 | 2 |
| 16. | 通電延時時間繼電器 | ST3PA-B/380V(0-60S) | 2 |
| 17. | 時間繼電器座 | PF-083A | 2 |
| 18. | 3H鐵殼按鈕 |
 | 4 |
| 19. | 行程開關 | LX19-222 | 4 |
| 20. | 行程開關 | LX19-001 | 4 |
| 21. | 倒順開關 | K03-15 | 2 |
| 22. | 日光燈管 | Y210RR25/10W | 2 |
| 23. | 鎮流器 | 13W | 2 |
| 24. | 日光燈座 |
 | 4 |
| 25. | 大功率電阻 |
 | 6 |
| 26. | 二極管 |
 | 2 |
| 27. | 接線端子排 | JF5-2.5/5 | 10 |
| 28. | G形導軌 |
 | 2 |
| 29. | 走線槽 |
 | 4米 |
| 30. | 螺絲 |
 | 180 |
| 31. | 螺絲刀 |
 | 4 |
| 32. | 尖嘴鉗 |
 | 2 |
| 33. | 剝線鉗 |
 | 2 |
| 34. | 三相鼠籠異步電動機 | 380V/Y/△180W | 2 |
