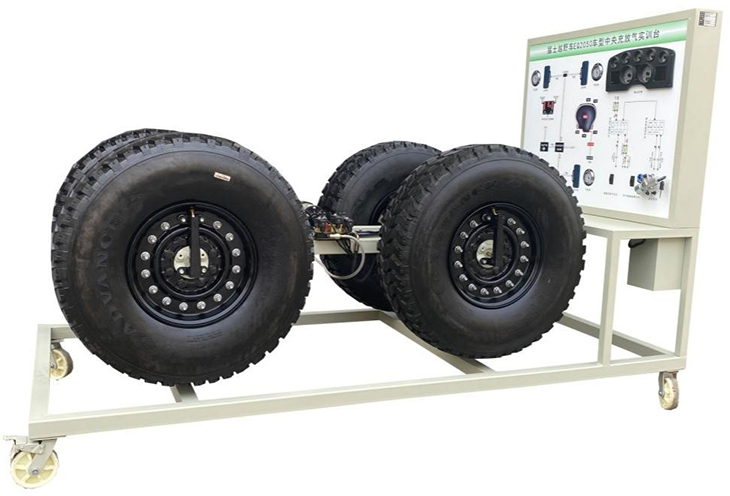

猛士EQ2050輪胎中央充放氣系統實訓臺
一、產品簡介
該設備采用猛士EQ2050 汽車中央充放氣系統總成為基礎，全面展示了中央充放氣系統的組成結構和工作過程。
適用于學校對中央充放氣系統系統的理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車中央充放氣系統，充分展示中央充放氣系統的組成結構。
2.可真實演示原車電動氣泵工作，操縱控制開關，完整演示中央充放氣系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車中央充放氣系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測中央充放氣系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：約1700×1000×1700mm(長×寬×高)
工作電源；直流24V
工作溫度：-40℃～+50℃
氣壓表：0～100kg/psi
四、基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖;UV平板噴繪; |
套 |
1 |
|
2 |
中央充放氣系統電腦 |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
車輪總成 |
|
條 |
4 |
|
5 |
氣管總成 |
|
套 |
1 |
|
6 |
電動氣泵 |
|
個 |
1 |
|
7 |
中央充放氣系統控制電磁閥 |
|
套 |
1 |
|
8 |
輪邊減速器 |
|
個 |
1 |
|
9 |
空氣濾清器總成 |
|
個 |
1 |
|
10 |
手控閥 |
|
套 |
1 |
|
11 |
氣壓表 |
0～100kg/psi |
個 |
2 |
|
12 |
移動臺架(帶自鎖腳輪裝置) |
1700×1000×1700mm(長×寬×高) |
臺 |
1 |
