SBLY-FYA防煙排煙系統實訓裝置
一、系統概述：
防煙排煙系統實訓設備根據防煙排煙系統按照其控?zé)煓C理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。

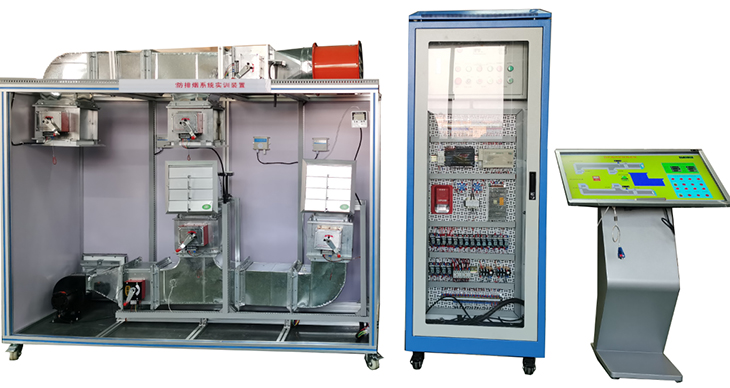

參考圖
2、模擬排煙系統控制
消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5，排煙防火防由控制執行器、渡鋅鋼板制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態�；馂�(zāi)時需要排煙時手動或電動打開
二、技術參數：
電壓：AC220±10％ 50Hz
保護：具有漏電保護裝置
環境溫度：+4℃～+45℃
裝置容量：＜1000W
外形尺寸：2000mm×800mm×1800mm
三、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
四、主要配置清單
|
序號 |
名稱 |
參數 |
數量 |
備注 |
|
1 |
消防防煙模擬間 |
工業鋁型材制作分上下兩層模擬 |
1間 |
|
|
2 |
正壓風機 |
|
1套 |
小型模擬 |
|
3 |
防火閥 |
|
3套 |
|
|
4 |
排煙閥 |
|
3套 |
|
|
5 |
排煙風機 |
|
1套 |
小型模擬 |
|
6 |
加壓風機 |
|
1套 |
小型模擬 |
|
7 |
排煙風管 |
|
1套 |
|
|
8 |
溫度探測器 |
|
2只 |
|
|
9 |
濕度探測器 |
|
2只 |
|
|
10 |
CO2化碳探測器 |
|
1只 |
|
|
11 |
手動報警按鈕 |
|
1只 |
|
|
12 |
聲光報警器 |
DC24V |
1套 |
|
|
13 |
煙霧探測器 |
|
2只 |
|
|
14 |
DDC控制器 |
|
2套 |
|
|
