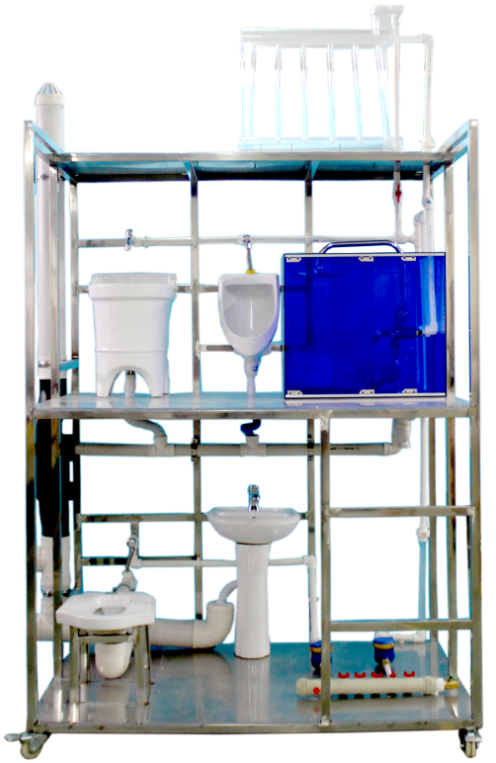

SB-ZGPS住宅樓一戶一表及辦公樓給排水系統實訓裝置
住宅樓一戶一表及辦公樓給排水系統實訓裝置,包括兩層式結構的框架,及設置在框架上的住宅樓給水系統、辦公樓給水系統和排水系統;所述住宅樓給水系統包括經水表井進入一層的給水總管及與給水總管連接的6根分戶立管,其中一分戶立管與設在一層上的蹲便器、立式面盆和整體浴室進水端連接,其余分戶立管延伸至二層,各分戶立管上均設有閥門和水表;所述辦公樓給水系統的給水入管進入框架二層后經水表與設于二層的拖布池、立式小便器、掛式小便器和小便槽連接;所述排水系統包括一排水立管和與其連接的兩根橫管,兩根橫管分別設于框架一層和二層,并與各層上所設的用水設備排水口連接,教學效果好等優點。
⑴實訓功能
1、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。
3、關鍵部位采用透明管路，能看清管路中水流的走向。
4、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能全真演示。
⑵技術指標
外形尺寸：1500×1000×2400mm
框架材料：304不銹鋼
地板材料：鋼化玻璃
進水要求：0.05MPa～0.75MPa
安全保護：具有漏電自動保護裝置和接地保護
⑶主要配置
辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。
住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按6戶計），一層立管6根，至二層立管5根，二層布水管以上為四根,一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈柲芄�，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排。
⑷實訓項目
實訓一：辦公樓給水方式演示及實訓
實訓二：住宅樓給水方式演示及實訓
實訓三：橫管和立管的結構和功能的認識實訓
實訓四：器具通氣管和環形通氣管的結構和功能的認識實訓
實訓五：拖布池、立式小便器、掛式小便器和小便槽的給排水原理和功能的認識實訓
實訓六：自閉閥式?jīng)_水蹲便器、立式面盆、整體浴室的給排水原理和功能的認識實訓
|
